等高線
（１） 等高線作成
|
チェック |
未使用 |
|
使用可能状態 |
ポリゴンが存在すること |
|
説明 |

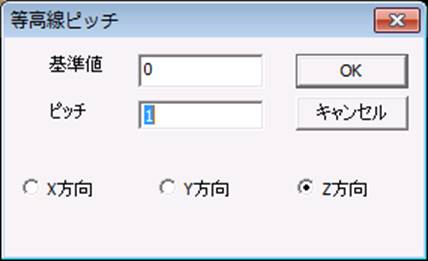

本メニューは等高線を作成します。等高線は等高な平面とポリゴンの交線です。本メニューはその交線を算出します。 本メニューを実行すると以下のダイアログが表示され、等高線のパラメータを設定します。
基準値は座標原点と等高な平面との距離です。この平面からピッチの整数倍平行移動した平面との交線を求めます。この平面の法線方向はラジオボタンで指定した方向です。 |
|
備考 |
|
（２） 等高線削除
|
チェック |
未使用 |
|
使用可能状態 |
等高線が存在すること。 |
|
説明 |
等高線を削除します。 |
|
備考 |
|
（３） 等高線の表示
|
チェック |
等高線の表示をするときにチェックがつきます。 |
|
使用可能状態 |
常時 |
|
説明 |
等高線の表示をするか否か切り替えます。 |
|
備考 |
|
