オフセット点
（１） オフセット点作成
|
チェック |
未使用 |
|
使用可能状態 |
ポリゴンが存在すること。 |
|
説明 |

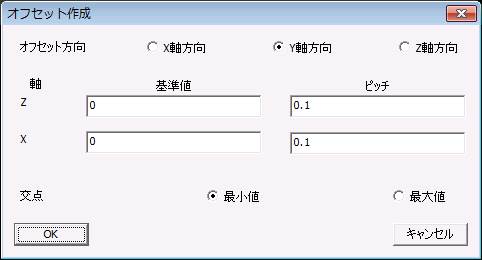

等間隔に並んでいる軸に平行な直線とポリゴンの交点を算出します。 本メニューを実行すると以下のダイアログが表示されます。
オフセット方向は直線を平行にする軸方向です。基準値とピッチは直線が並ぶ際の基準と間隔です。交点の最小値・最大値は交点が複数ある場合にどの点を作成するかを指定します。 計算結果は水色の点で作成します。以下の例は水色では判別しにくいため、薄紫色に変更しています。薄紫の点がオフセット点です。
|
|
備考 |
|
（２） オフセット点削除
|
チェック |
未使用 |
|
使用可能状態 |
オフセット点が存在すること。 |
|
説明 |
オフセット点を削除します。 |
|
備考 |
|
（３） オフセット点表示
|
チェック |
オフセット点を表示するときにチェックがつきます。 |
|
使用可能状態 |
常時 |
|
説明 |
オフセット点を表示するか否か切り替えます。 |
|
備考 |
|
